Termoformmaskin

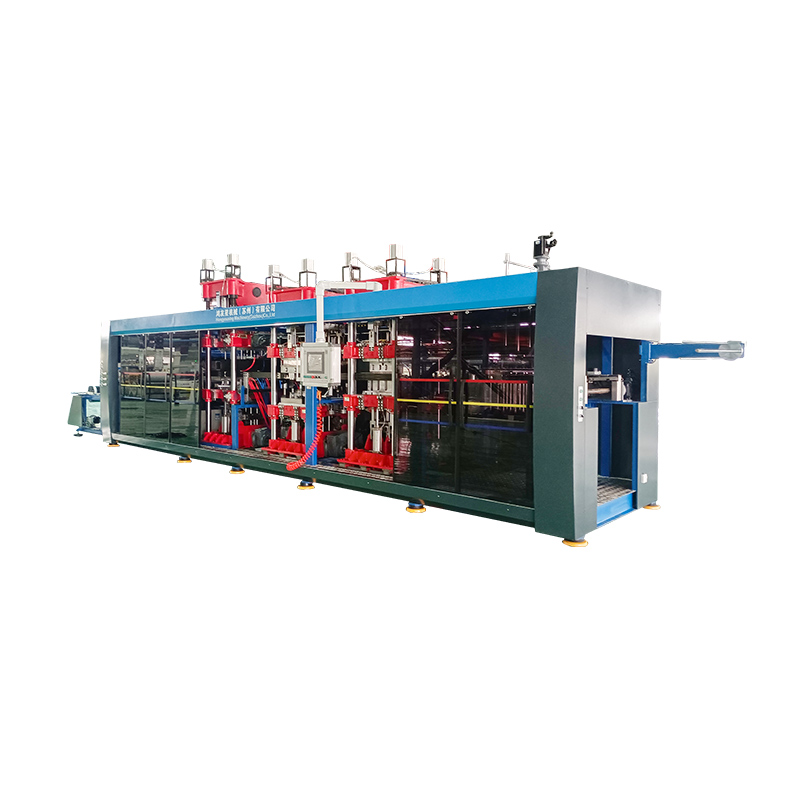

Hyx 7185-4 Fullautomatiska 4 stationer termoformande maskin
E-post: [email protected]
Kontakta oss
Specifikation
Huvudfunktioner:

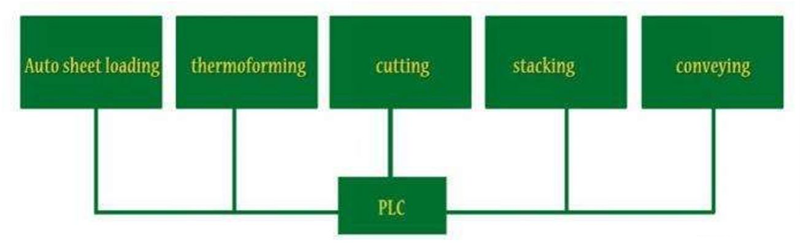

Anta PLC -kontroll, hela systemet är helt automatiskt, parametrar digitala
visning, enkel drift
Denna maskin kan producera plastfack med ark enligt datumet nedan x
Att kunna använda olika typer av plastblad
4-pelar hydraulisk struktur, mer stabilt, lågt brus
Importerade värmeledningar keramisk värmare, exakt temperaturkontroll, lång livslängd
Vi tillhandahåller anpassad service åt dig, maskinen kan utformas och
tillverkas som ditt behov.
Advanced Servo Motor Sheet Transportsystem, stretchlängd
Tekniska parametrar:
| HYX-7185-4 | Hyx-520 | ||
| 1 | Lämpligt material | PP, PS, PET, PVC, PLA, etc. | |
| 2 | Materiell bredd | 450-740mm | |
| 3 | Materialtjocklek | 0,15-2mm | |
| 4 | Max. Bildningsområde | 710 × 850 mm | 710 × 520mm |
| 5 | Min. Bildningsområde | 420 × 300 mm | |
| 6 | Max. Skärning | 690 × 830mm | 690 × 500 mm |
| 7 | Bildande och skärstation | 0-160mm | 0-130mm |
| 8 | Positivt formningsdjup | 120 mm | |
| 9 | Negativt formningsdjup | 110 mm | |
| 10 | Staplingsmekanismslag | ≤500 mm | |
| 11 | Maximal formning Station | 80T (för användning med die värmesystem)
| 60T (för användning med die värmesystem) |
| 12 | Kraft maximalt skärningspress | 38 ton | 35 ton |
| 13 | Uppvärmningsugn | Övre ugnen 65 kW, nedre ugnen 65 kW | Övre ugnen 45 kW, nedre ugnen 45kw |
| 14 | Uppvärmningsmetod | Övre och nedre, 3 sektioner uppvärmning | |
| 15 | Faktisk energiförbrukning | Cirka 40 ~ 60 kW/h cirka 30 ~ 50 kW/h | |
| 16 | Strömförsörjning | AC 380V/50Hz (3 N PE) | |
| 17 | Max. Produktionshastighet | 20-30 cykler/minut | |
| 18 | Max. Rulldiameter/vikt | Φ800mm/500 kg | Φ700mm/300 kg |
| 19 | Maskinvikt | 12 000 kg | 9 000 kg |
| 20 | Dimension (l*w*h) | 11m × 2,3 m × 2,5 m | 9 m × 2,3 m × 2,5 m |
| Kylmetod | Formen kyls genom cirkulerande vatten | ||
| Luftbegäran | Lufttillförsel ≥3,5 m3/min, lufttryck 0,6 ~ 0,8MPa. | ||
| Huvudkonfigurationslistan | |||
| Inga. | Huvudelektronisk komponent | Märke | |
| 1 | Kontrollsystem | Taiwan delta | |
| 2 | PLC -modul | Taiwan delta | |
| 3 | Pekskärm | Delta 12 tum HD -pekskärm | Delta 10 tum HD -pekskärm |
| 4 | Temperaturkontrollsystem | Delta (intelligent temperaturkontroll) | |
| 5 | Mellanelat | Schneider | |
| 6 | AC -kontaktor | Schneider | |
| 7 | Flygbrytare | Delixi | |
| 8 | Bildande station servomotor | Delta (övre: 5,5 kW, nedre: 5,5 kW) | Delta (övre: 3kW, nedre: 3kW) |
| 9 | Skärstation servomotor | Delta (övre: 7,5 kW, nedre: 5,5 kW) | Delta (övre: 4,5 kW, nedre: 3kW) |
| 10 | Stansstation servomotor | Delta (övre: 7,5 kW, nedre: 7,5 kW) | Delta (övre: 4,5 kW, nedre: 4,5 kW) |
| 11 | Arkleveransmotor | Delta 5,5 kW | Delta 3kw |
| 12 | Servomotor | Delta 2kw med broms | |
| 13 | Kontrollskåp | Shanghai Tong Ke | |
| 14 | Fotoelektrisk switch | Korea fotek | |
| 15 | Säkerhetsljus gardin | Shanghai Pu Bang | |
| 16 | Byte av strömförsörjning | Taiwan delta | |
| 17 | Uppvärmning | Joint venture importerad uppvärmningstråd, med termisk isoleringsbomull inuti, 600W långt infraröd keramisk radiator | |
| 18 | Vakuumpump | Elmo Rietschle V-VC100 | |
| 19 | Positiv ventil | Japan SMC Ultra-high-hastighetssvar storflödesventil, med en diameter på 1,5 tum. | |
| 20 | Kylsystem | Japan Daikin Compressor 6p | |
| 21 | Lager | Japan NSK | |
| 22 | Linjär guider | Taiwan Hiwin | |
| 23 | Hydraulförstärkningsventil | Japan CKD | |
| 24 | Luftcylinder | Taiwan airtac | |
| 25 | Elektromagnetisk ventil | Japan CKD/SMC Taiwan Mindman/Shako | |
| 26 | Vakuumvärde | Taiwan mindman | |
| 27 | Kedjebana | Aluminiumlegering | |
| 28 | F.r.l | Japan CKD eller SMC | |
| 29 | Utfodringssystem | Dubbelbar automatisk mekanisk utfodringsanordning för att minska arbetstagarnas arbetsintensitet, 500 kg. | |
| 30 | Kroppsark | Färgbehandling | |
| 31 | Dubbelkedja | Taiwan kmc (Fabrikshoppning behandling minskar förekomsten av plastpulver.) | |
Ii. Enhetsteknisk beskrivning
A. Formutrustningen består av huvudstrukturramen, positivt och negativt tryckformningssystem, temperaturkontrollsystem, vakuumsystem,
Värmesystem, luftkontrollsystem, elektriskt och PLC -styrsystem, stansningssystem, produktnedbrytningssabering och automatiskt spolningssystem och
andra strukturella komponenter.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Underhåll och annan processfundament för att säkerställa att den rörliga enheten som överför och transformerar rörelse och kraft har tillräcklig styrka och styvhet. Alla metallytor behandlas med anti-rostbehandling och det nedre skiktet sprayas med anti-rostfärg; Allmänna och standarddelar används i strukturen för att underlätta senare underhåll och utbyte av alla delar.
Ⅲ. Elektriska och PLC -kontrollsystem/säkerhetsanläggningar
Det elektriska styrsystemet styrs av en PLC-integrerad modul. Den industriella beröringsdisplayen används som HMI (Human Machine Interface) och
Kinesiskt gränssnitt används. Maskinen har knappar för drift och inställning och modifiering av alla processparametrar, vilket gör utrustningen lätt att använda och underhålla.
Arbetsmetoden för hela maskinen är uppdelad i manuell/automatisk, alla inställningsfunktioner drivs på beröringsdisplayen; När operatören har placerat materialen trycker du på den automatiska startutrustningen för att slutföra hela processen för formningsprocess tills materialbehandlingen och produktionen i silon är klar; Manual används huvudsakligen för mögelbyte eller provkontroll.
Systemet är utrustat med flera skyddsåtgärder, och varje åtgärd som kan kollidera med varandra är försedda med sammanlåsning och kontroll av stängd sling.
Säkerhetsdörrskydd SEAL -design, med manuell spännöppning, manuell låsning, säkerhetsgaller installerat i skyddsdörren för att förbättra säkerhetsfaktorn för utrustning och säkerställa säkerheten för personal och egendom.
Distributionsskåpet innehåller skyddskretsar, inklusive överström, överspänning, undervolage, kortslutning och överbelastningsskydd. Värmeelementet är skyddat av en säkring. För säkerhetsproblem som kan orsaka skada på systemet eller arbetsstycket finns det varningstecken eller kommentarer. 10% utrymme är reserverat i kontrollrutan för framtida förändringar. Det elektriska skåpet är utrustat med ett filter och en skyddande kylfläkt.
Alla icke-avtagbara kablar och ledningar utanför strömförsörjningsrutan är dolda i kabelplatsen för enkel öppning och reparation. Om detta inte är möjligt, använd en slang för att fixa den.

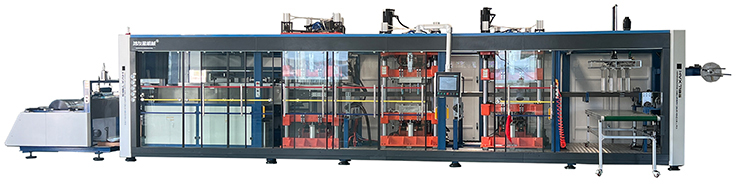

HYX-7185 Hela automatiska positiva och negativa tryckfyra-stationens termoformande maskin är en produkt noggrant byggd genom att kombinera avancerad teknik och år av produktionserfarenhet. Denna maskin är lämplig för PP, PS, PET, PVC, PLA och andra material och kan enkelt tillgodose formbehovet hos olika branscher.
Huvudfunktion:
Bred materialanpassningsförmåga: Maskinen kan hantera en mängd olika material med en bredd på 450-750 mm och en tjocklek på 0,15-2,5 mm, och uppfyller materialkraven i olika produktionsscenarier.
Stor gjutningsområde: Det maximala formningsområdet når 710
Högprecisionsskärning: Det maximala skärområdet är 690 x 830 mm, och den maximala skärkraften på 80T (används med mögelvärme-systemet) säkerställer släta produktkanter och hög precision.
Positiv och negativ tryckformningsteknik: Maskinen antar positiv och negativ tryckformningsteknologi, med ett positivt tryckbildande djup på 140 mm och ett negativt tryckbildande djup på 150 mm, vilket kan tillgodose gjutbehovet för komplexformade produkter.
Effektiv staplingsmekanism: Stackningsmekanismen kan nå ≤500 mm, vilket underlättar stapling och hantering av produkter och förbättrar produktionseffektiviteten.
Energibesparing och miljöskydd: Med hjälp av övre och nedre trestegsuppvärmningsmetoder är den faktiska energiförbrukningen endast 40-60 kW/h, vilket kraftigt minskar produktionskostnaderna.
Höghastighetsproduktion: Den maximala produktionshastigheten kan nå 20-30 gånger/minut, vilket förbättrar produktionseffektiviteten kraftigt.
Maskinens övergripande storlek: Maskinens totala storlek är 14 m x 2,3 m x 2,5 m, och vikten når 22T, vilket säkerställer maskinens stabilitet och hållbarhet.
Tekniska parametrar:
Nominell kraft: Hela maskinen är 160 kW. Uppvärmningsugnen är uppdelad i övre och nedre delar, var och en av 72 kW.
Strömförsörjning: AC380V/50Hz (3 N PE).
Kylmetod: Formen kyls genom cirkulerande vatten för att säkerställa stabiliteten i formningsprocessen och produktkvaliteten.
Lufttryckskrav: Luftförsörjning ≥3,5 m³/min, lufttryck 0,6 ~ 0,8MPa för att säkerställa normal drift av maskinen.
Ansökningsområden:

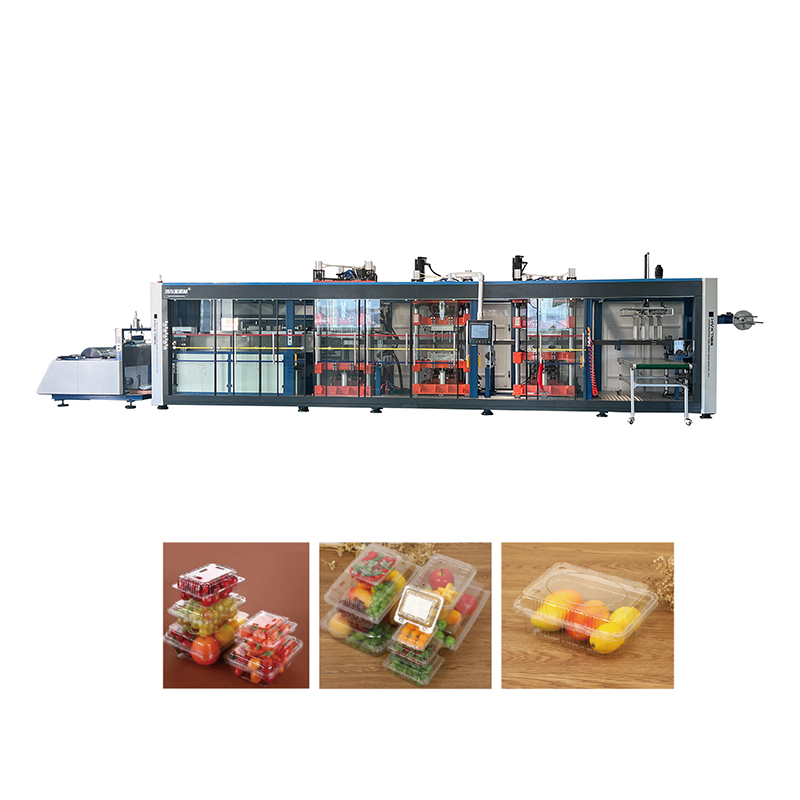

HYX-7185 Hela automatiska positiva och negativa tryckfyra-stationens termoformade maskin används i stor utsträckning i livsmedelsförpackningar, medicinsk utrustning, elektroniska produkter, bildelar och andra branscher. Det är ett viktigt verktyg för många företag att uppnå automatiserad och effektiv produktion.
